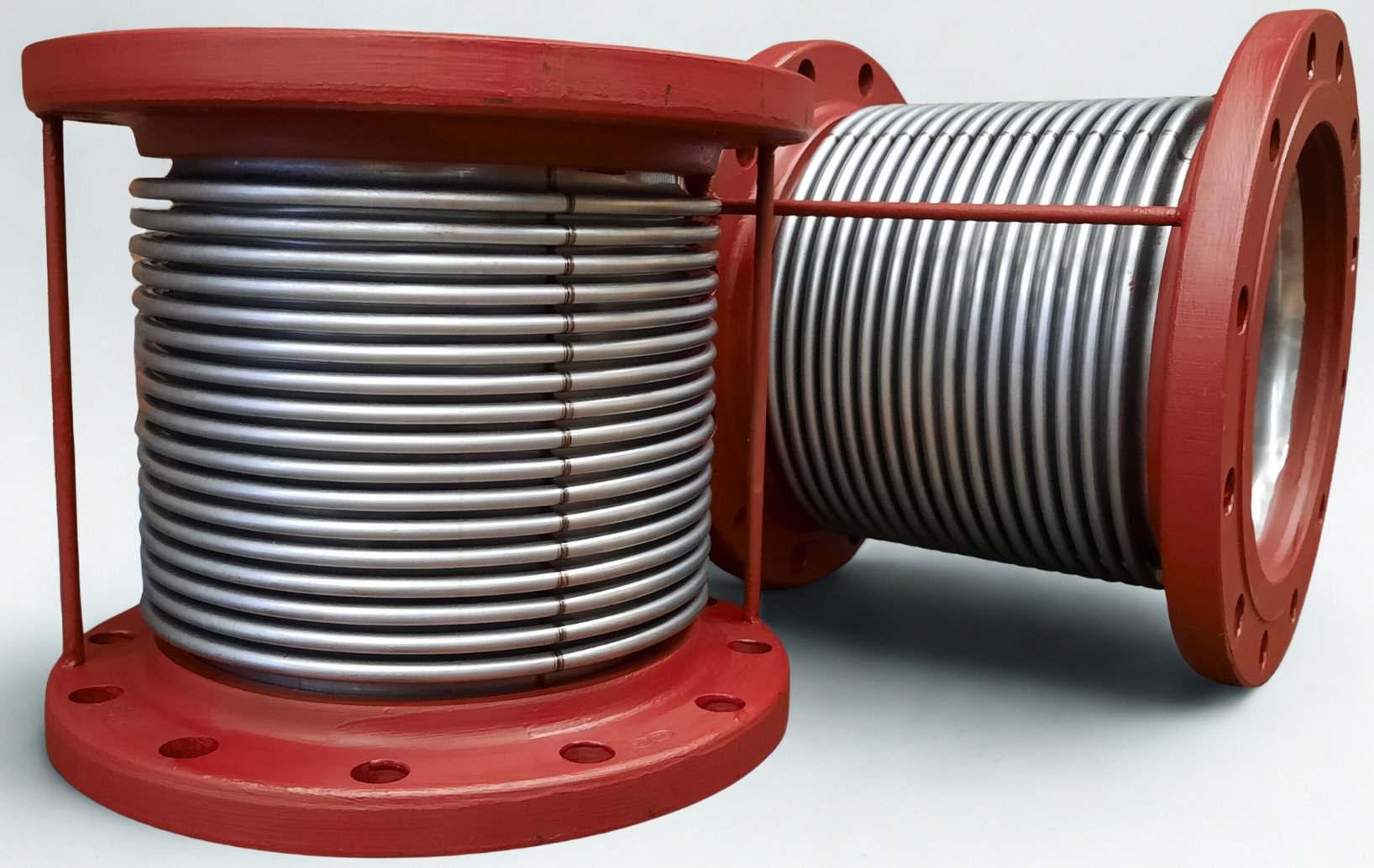

Sus componentes -fuelle, terminales y caño guía- están diseñados mediante una memoria de cálculo (según norma EJMA) de acuerdo con las condiciones requeridas por el usuario.
Estos productos llevan exclusivamente la marca Manflex.
Para tener en cuenta…
Presiones de hasta 100 bar y rangos de temperatura de -200°C a 1000°C hacen que los productos entren en la categoría de alta tecnología y calidad. No pueden ni deben ser vendidos y/o usados como piezas corrientes; tienen que cumplir su función específica en forma confiable y segura.
Para elegir correctamente el compensador se deben considerar las características de operación del sistema, el diseño y la calidad de fabricación, así como la instalación y los procedimientos de ensayo.
En relación con su uso específico se fabrican en acero inoxidable, monel o inconel.
FICHAS TÉCNICAS
Nota: Los CAD serán construídos de acuerdo con las especificaciones del cliente, avaladas por memoria de cálculo.
Los elementos standard están conceptuados para 10 Kg/cm2
Absorciones de movimientos axiales
Absorber los movimientos en forma axial es el modo más simple, siempre que para ello sea posible establecer puntos fijos fuertes en forma económica. Este sistema tiene la ventaja de no necesitar espacio adicional de instalación.
La dirección del flujo no cambia.
La instalación de compensadores de dilatación en una cañería significa la liberación de la fuerza de reacción axial hacia los anclajes.
Es imprescindible, para absorber este tipo de movimientos, poder ubicar anclajes que soporten la reacción axial.
Esto, en algunos casos de líneas de alta presión o en líneas de media presión con diámetros muy grandes, es realmente difícil.
Para altas presiones o , en particular para cañerías de grandes diámetros, se recomienda compensadores laterales o angulares.
Según el diseño del compensador axial de dilatación. La protección interna está soldada o suelta con un cuello estampado.
Un elemento provisto de caño guía interno, puede absorber únicamente movimientos axiales.
La protección interna de los compensadores, que generalmente es telescópica, puede cumplir dos funciones diferentes, las cuales se detallan a continuación en la presente sección.
